DE Przydomowe systemy solarne
Konstrukcje wsporcze dla modułów fotowoltaicznych
Stoły
FWD1 HDM
Układ: poziomy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 2008-2205 x 996-1054 x 35
Układ modułów: 3×3, 3×4, 3×5, 4×3, 4×4, 4×5
Rodzaj modułów: monofacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 25°
FWD1 HDM 3x3. Ilość modułów 9
FWD1 HDM 3x4. Ilość modułów 12
FWD1 HDM 3x5. Ilość modułów 15
FWD1 HDM 4x3. Ilość modułów 12
FWD1 HDM 4x4. Ilość modułów 16
FWD1 HDM 4x5. Ilość modułów 20
Stoły
FWD2 HDM
Układ: pionowy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 2008-2205 x 996-1054 x 35
Układ modułów: 2×4, 2×5, 2×6, 2×7
Rodzaj modułów: monofacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 25°
FWD2 HDM 2x4. Ilość modułów 8
FWD2 HDM 2x5. Ilość modułów 10
FWD2 HDM 2x6. Ilość modułów 12
FWD2 HDM 2x7. Ilość modułów 14
Stoły
FWD1 HMM
Układ: poziomy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 1640-1776 x 990-1054 x 35
Układ modułów: 3×3, 3×4, 3×5, 4×3, 4×4, 4×5
Rodzaj modułów: monofacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 30°

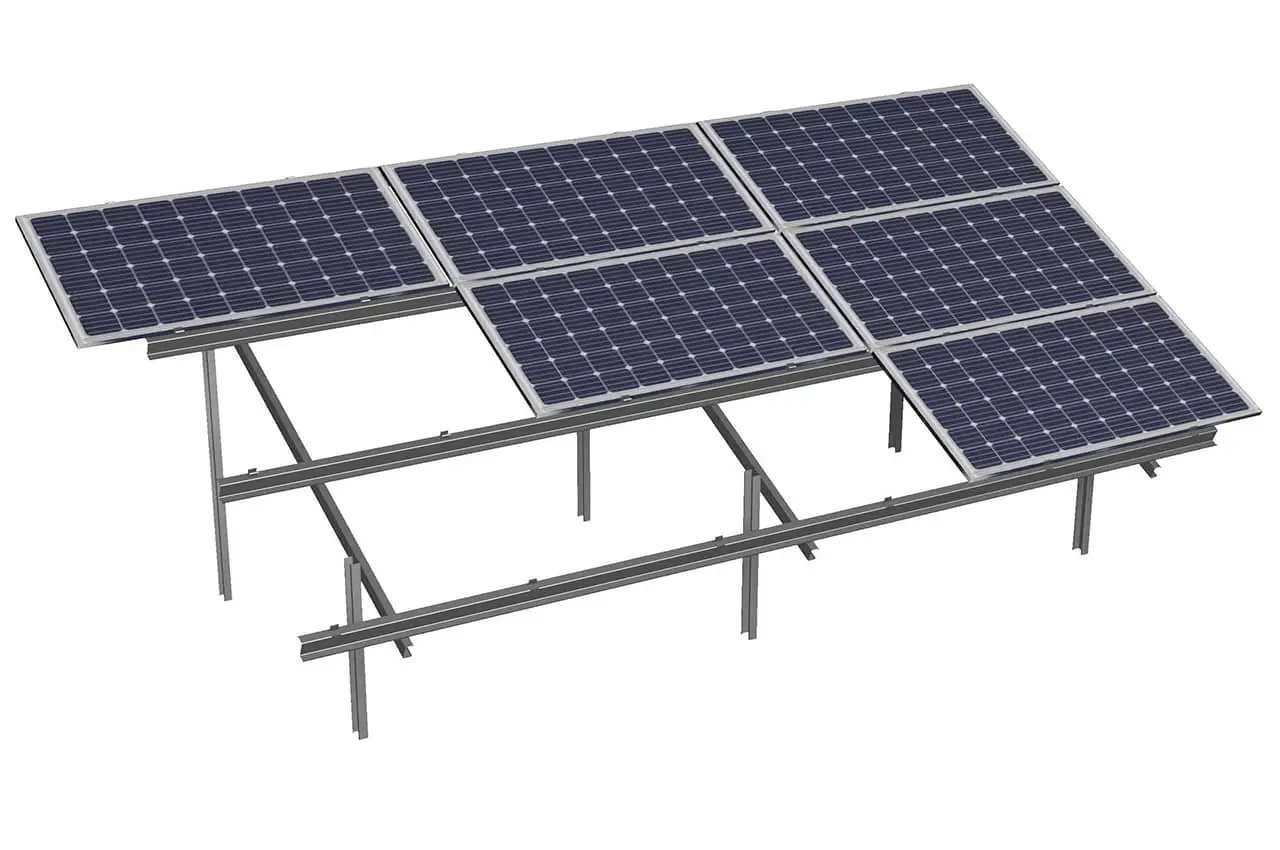

FWD1 HMM 3x3. Ilość modułów 9
FWD1 HMM 3x4. Ilość modułów 12
FWD1 HMM 3x5. Ilość modułów 15

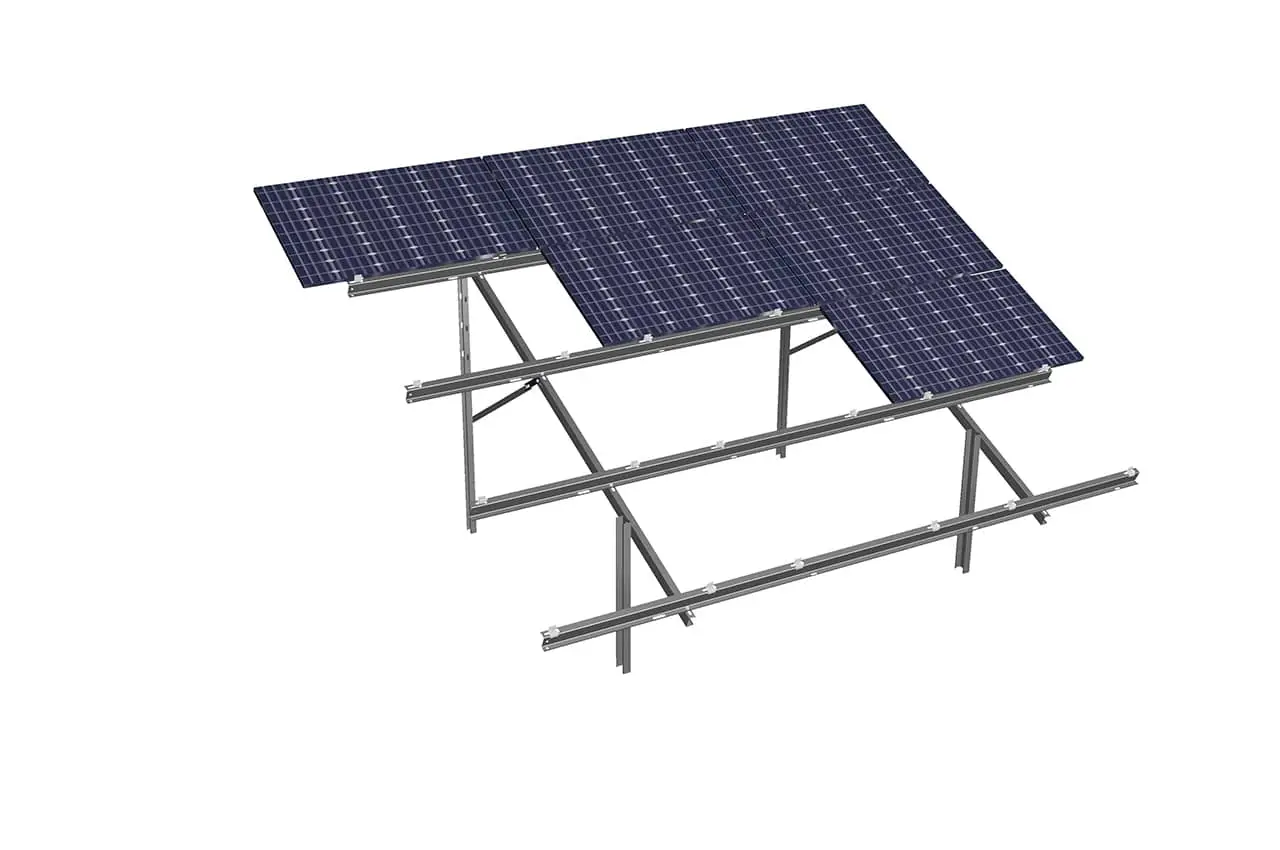

FWD1 HMM 4x3. Ilość modułów 12
FWD1 HMM 4x4. Ilość modułów 16
FWD1 HMM 4x5. Ilość modułów 20
Stoły
FWD2 HMM
Układ: pionowy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 1640-1776 x 990-1054 x 35
Układ modułów: 2×4, 2×5, 2×6, 2×7
Rodzaj modułów: monofacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 30°

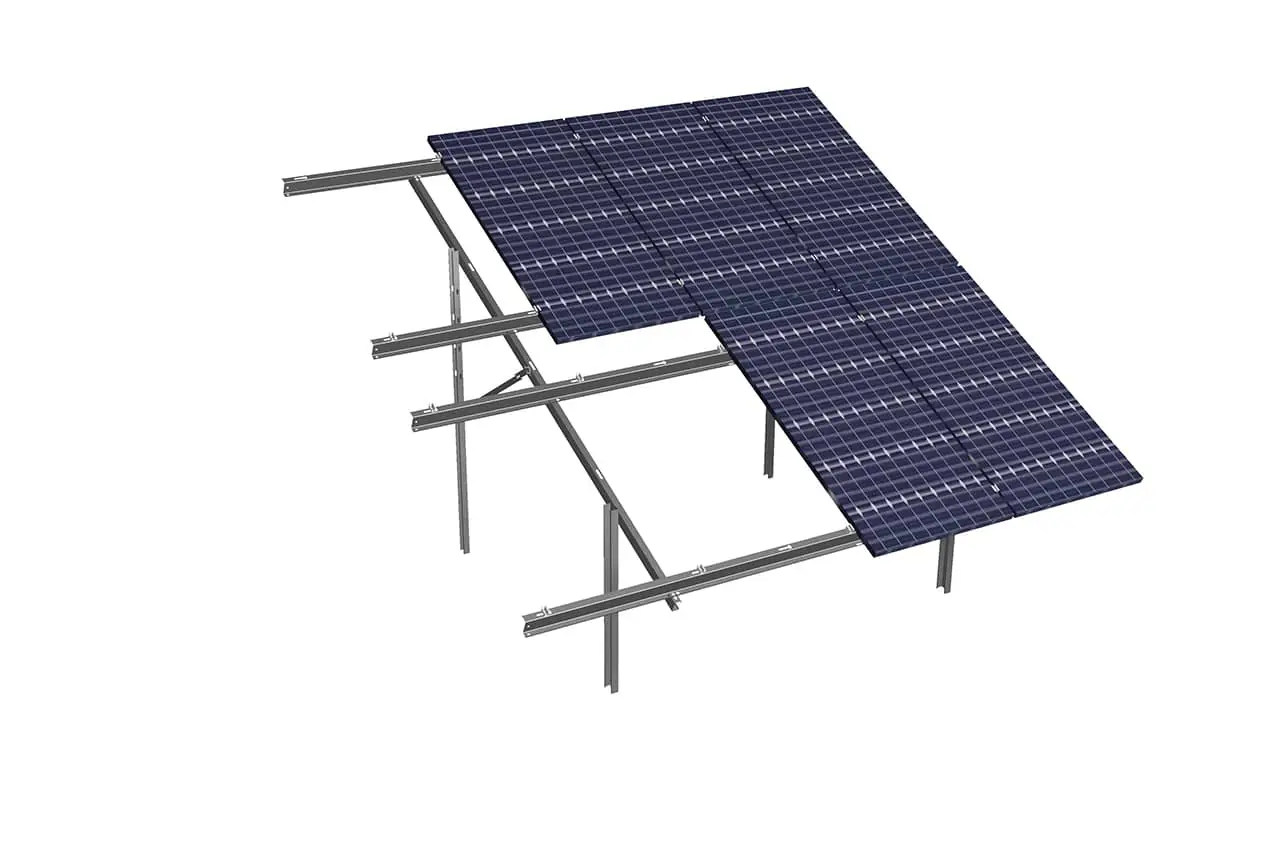

FWD2 HMM 2x4. Ilość modułów 8
FWD2 HMM 2x5. Ilość modułów 10
FWD2 HMM 2x6. Ilość modułów 12
FWD2 HMM 2x7. Ilość modułów 14
Stoły

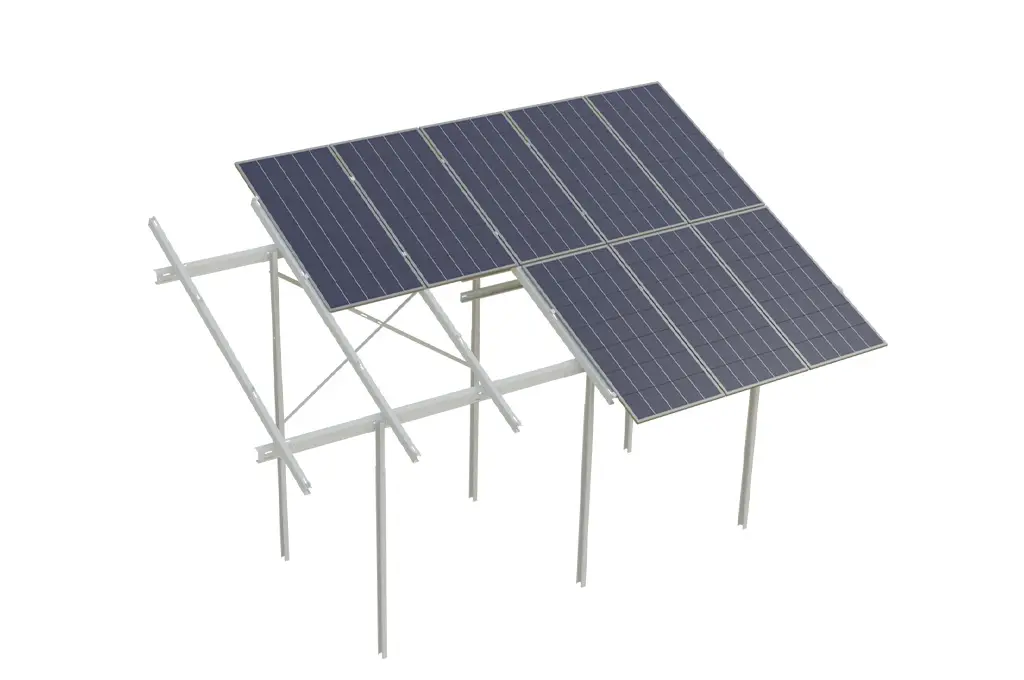

FWD2 HBM Bifacial
Układ: pionowy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 1720-2390 x 1095-1140 x 30/35/40mm
Układ modułów: 2×4, 2×6
Rodzaj modułów: bifacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 25°
FWD2 HBM 2x4. Ilość modułów 8

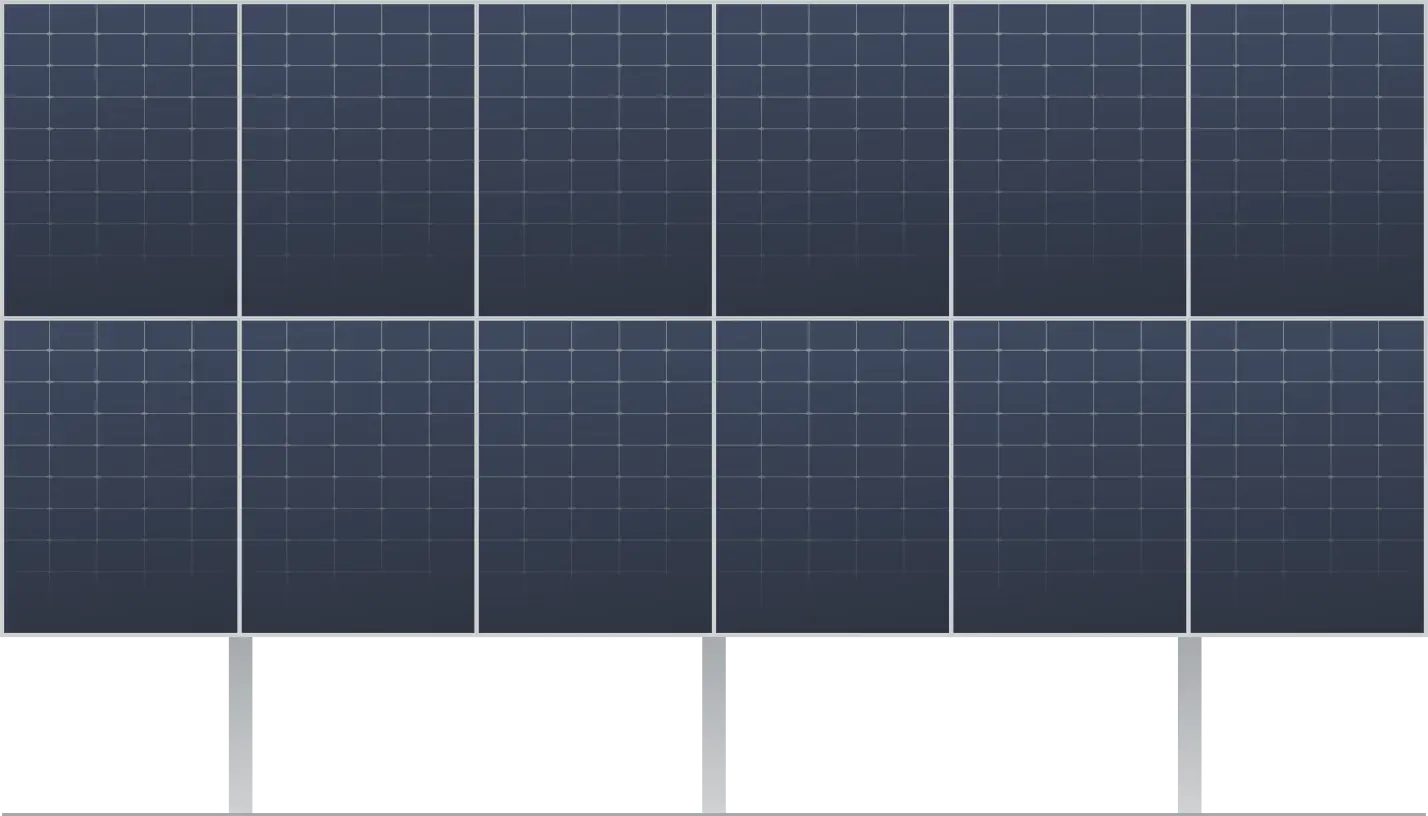

FWD2 HBM 2x6. Ilość modułów 12
Stoły
FWD2 HBM
Układ: pionowy
Konstrukcja: dwupodporowa wbijana w grunt
Rozmiar modułów: 1720-2300 x 1095-1140 x 30/35/40
Układ modułów: 2×4, 2×5, 2×6, 2×7
Rodzaj modułów: monofacial
Strefa wiatrowa: 1
Strefa śniegowa: 1,2,3
Posadowienie: do 300 mnpn
Kąty nachylenia: 25°
FWD2 HBM 2x4. Ilość modułów 8
FWD2 HBM 2x5. Ilość modułów 10
FWD2 HBM 2x6. Ilość modułów 12

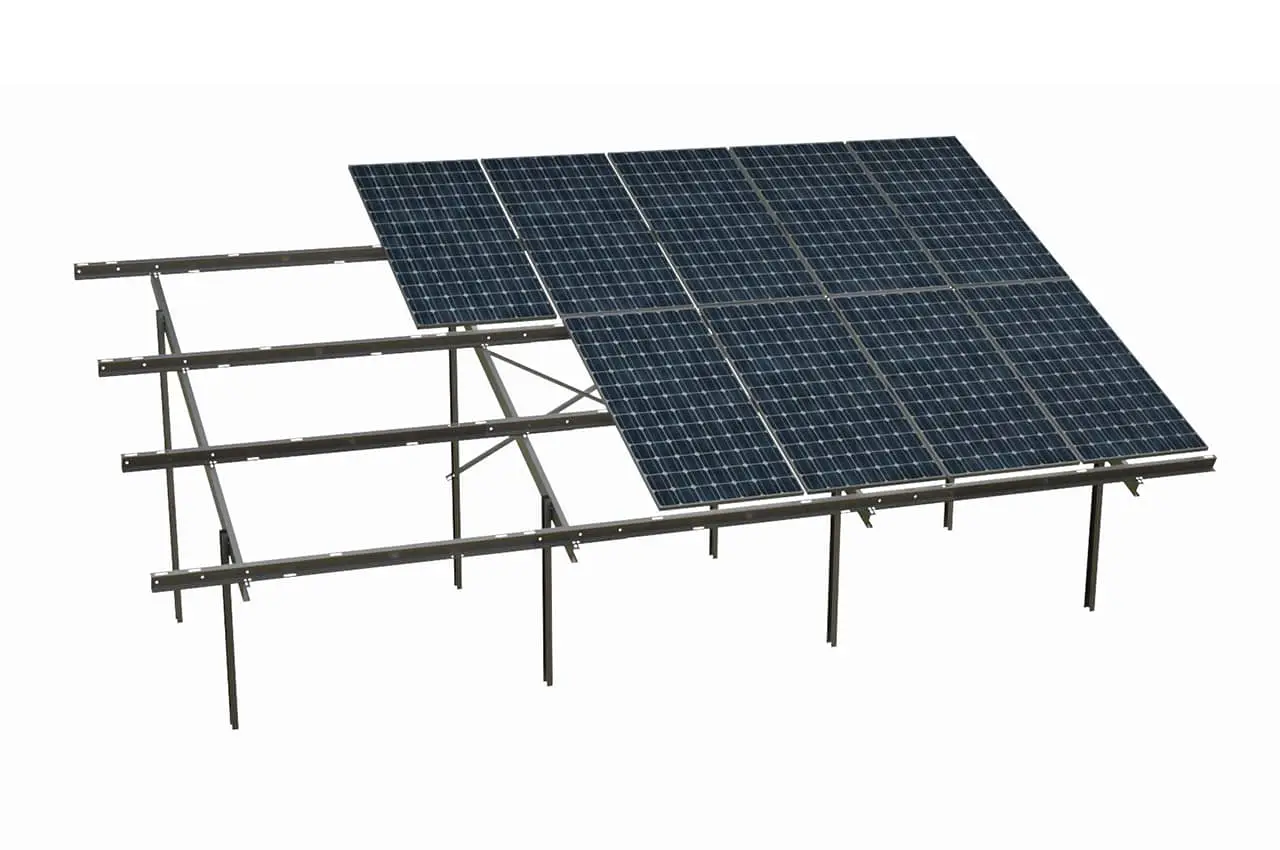

FWD2 HBM 2x7. Ilość modułów 14
Mostek trapezowy stalowy
Wysokość (mm): 100
Wymiar (mm): 250, 340, 420
Orientacja: dowolna
Rozmiar modułów: dowolny
Materiał: stal S320GD + ZM310 Magnelis
Listwa dachowa
Sposób montażu: prostopadle do długiego boku modułu
Wymiar (mm): 2250, 5435
Orientacja: dowolna
Rozmiar modułów: dowolny
Materiał: stal S320GD + ZM310 Magnelis
