Fotowoltaiczne konstrukcje dachowe Budmat stanowią system, który został zaprojektowany w ramach współpracy projektantów i wykonawców.

Założenia do projektu zostały przyjęte na podstawie obowiązujących norm, jednocześnie zapewniając szybki montaż, który obejmuje zalecenia producentów modułów tak, aby sprostać najwyższym wymaganiom sektora C&I.

Elementy składowe systemu zapewniają:

• innowacyjne podejście do zebrania obciążeń
• na konstrukcję danego obiektu
• opcja indywidualnego rozwiązania dedykowanego pod projekt
• elastyczność w rozkładzie rzędów konstrukcji
• możliwość przygotowania raportu rozłożenia balastu w formie
• projektu wykonanego przez projektanta Budmat
• wysoką klasę odporności - do C5
• dokumentację techniczną.

Dane techniczne

Rozmiary modułów:

• mały (opcja) - X-1960x1134 mm*
• średni - 1960-2278x1134 mm
• duży - 2278-2465x1134 mm

* projekty realizowane na zamówienie

Układ modułów: poziomy

Orientacja modułów S:

• układ modułów: 1x1; 1x2

Wiatrownica dla konstrukcji: S

Orientacja modułów E-W:

• układ modułów: 2x1; 2x2

Kąt nachylenia: 10°; 15°; 20°

Sposób montażu: balast, klejenie, kotwienie

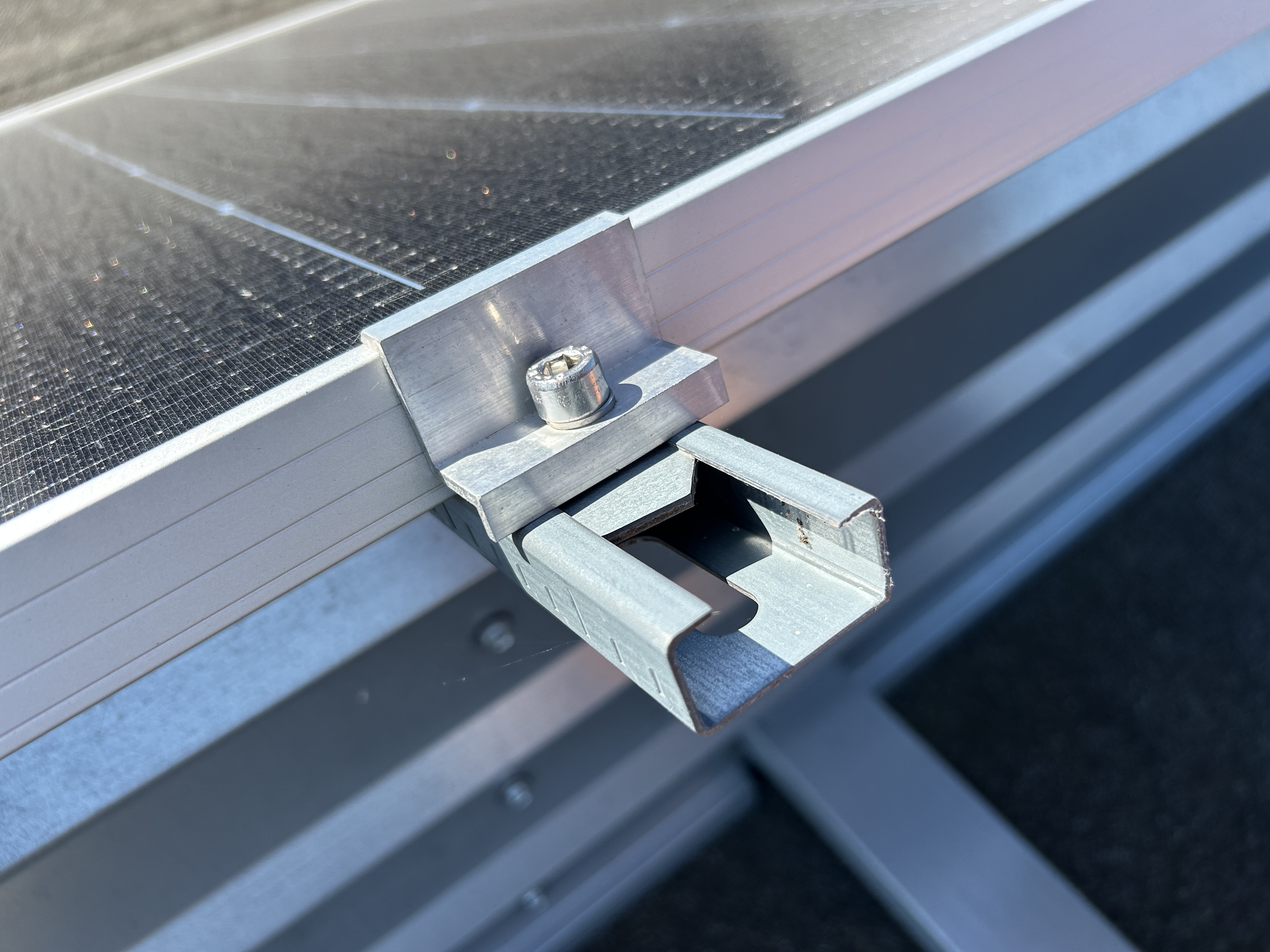

System montażu modułu PV: klema aluminiowa przykręcana do krokwi prostopadłej do dłuższego boku modułu PV

Odległość modułu od dachu: min. 100 mm

Odległość od rantu dachu:

• do 10 m: min. 2 m
• 10 m - 20 m: min. 10 m

Wysokość budynku: maks. 30 m

Obciążenie śniegiem: SK=1,2 kN/m²

Obciążenie wiatrem: Vb,o=24,00 m/s

Nachylenie dachu: do 5°

Średnie obciążenie dachu dla systemu:

• balastowego: 24 kg/m²
• bez balastu: 15 kg/m²

Poszycie dachu: folia, membrana, papa, blacha, płyta

Materiał: S350+ZM310, TZN, A2, Al

Maty ochronne: opcjonalnie

Koryta kablowe: opcjonalnie

Mocowanie inwertera: opcjonalnie

Gwarancja: 10 lat

Wymogi: dach, na którym ma zostać wykonana instalacja, musi spełniać wymagania nośności, z uwzględnieniem dodatkowego obciążenia wynikającego z zastosowanej konstrukcji
